山麓の家2017年

大阪府池田市 / 夫婦2人+子ども2人

  • 0.51 BEI
  • 0.45 UA値
  • 0.40 C値
  • 2.6 ηAH
  • 1.3 ηAC

山麓の家

  • #中庭
  • #30坪台

五月山の風景を大きく取り込みつつ終日日射取得を実現

元は農地であった土地に建つこの家は、太陽光・熱、風といった自然エネルギーを利用するパッシブデザインの設計手法を最大限に活かした、
設備に頼らない快適さと間取りによる暮らしやすさのバランスの取れたお住まい。

冬はたっぷりの陽射しを導き入れ、抜群の断熱・気密性能と相まって室内を充分に暖める。

夏は陽射しをしっかり遮り、春秋の中間期は入念に計画された通風計画で余分な熱を逃がす。

一見すると当たり前の様でも、しっかりした建物の断熱性能とパッシブデザインの設計手法が要求される。

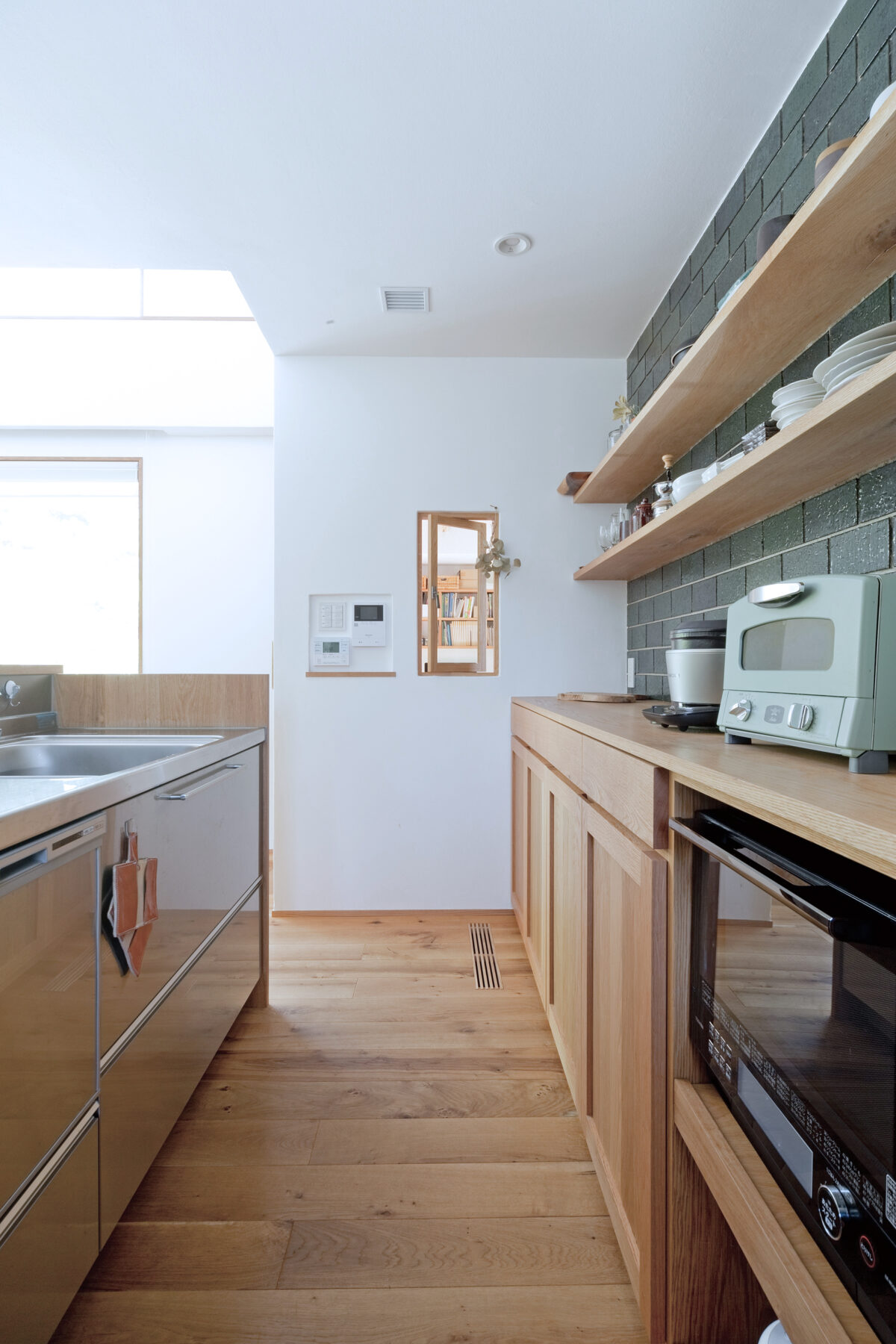

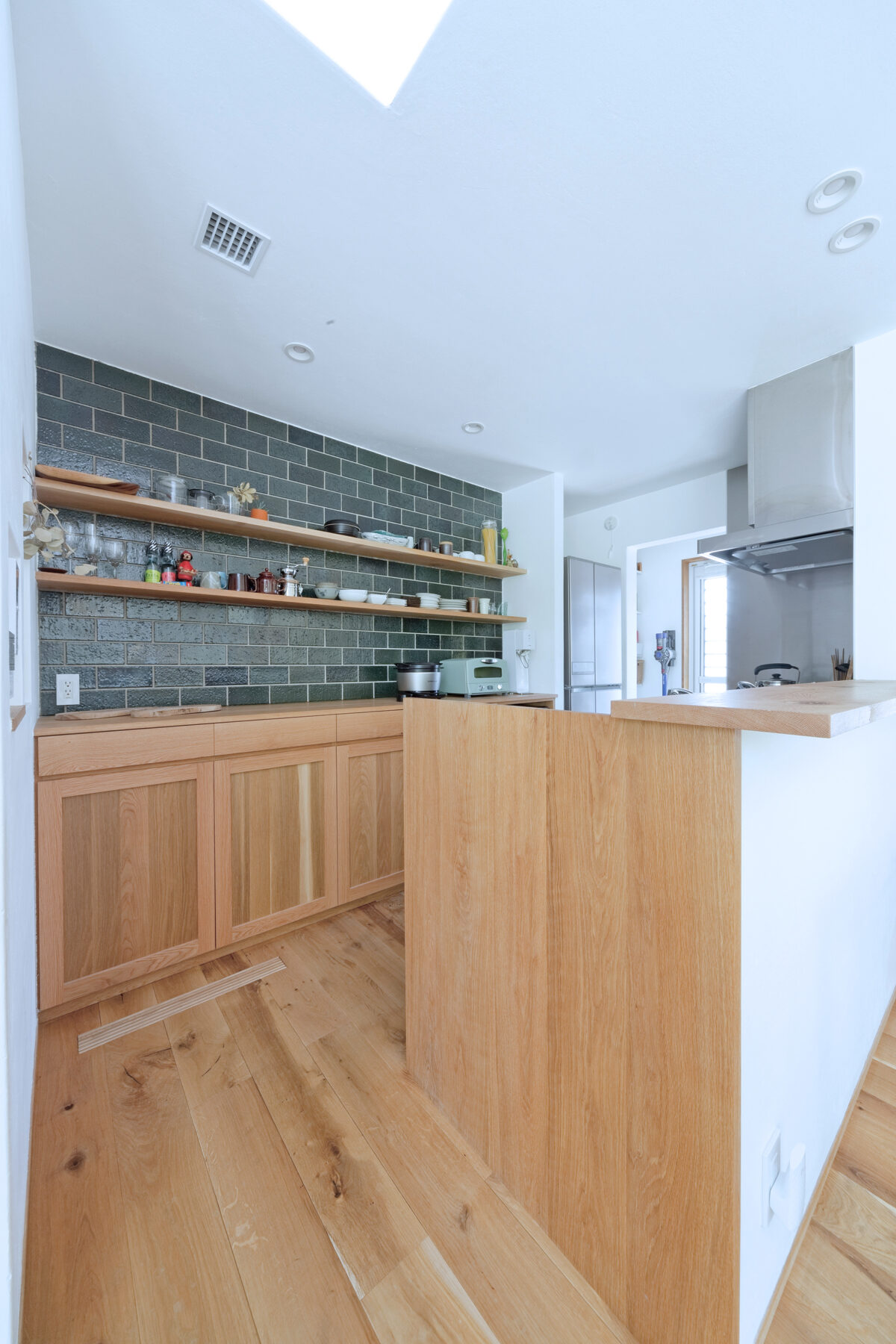

効率の良い家事動線となる諸室配置とリビング・ダイニング・キッチンの気持ちの良い空間提案。

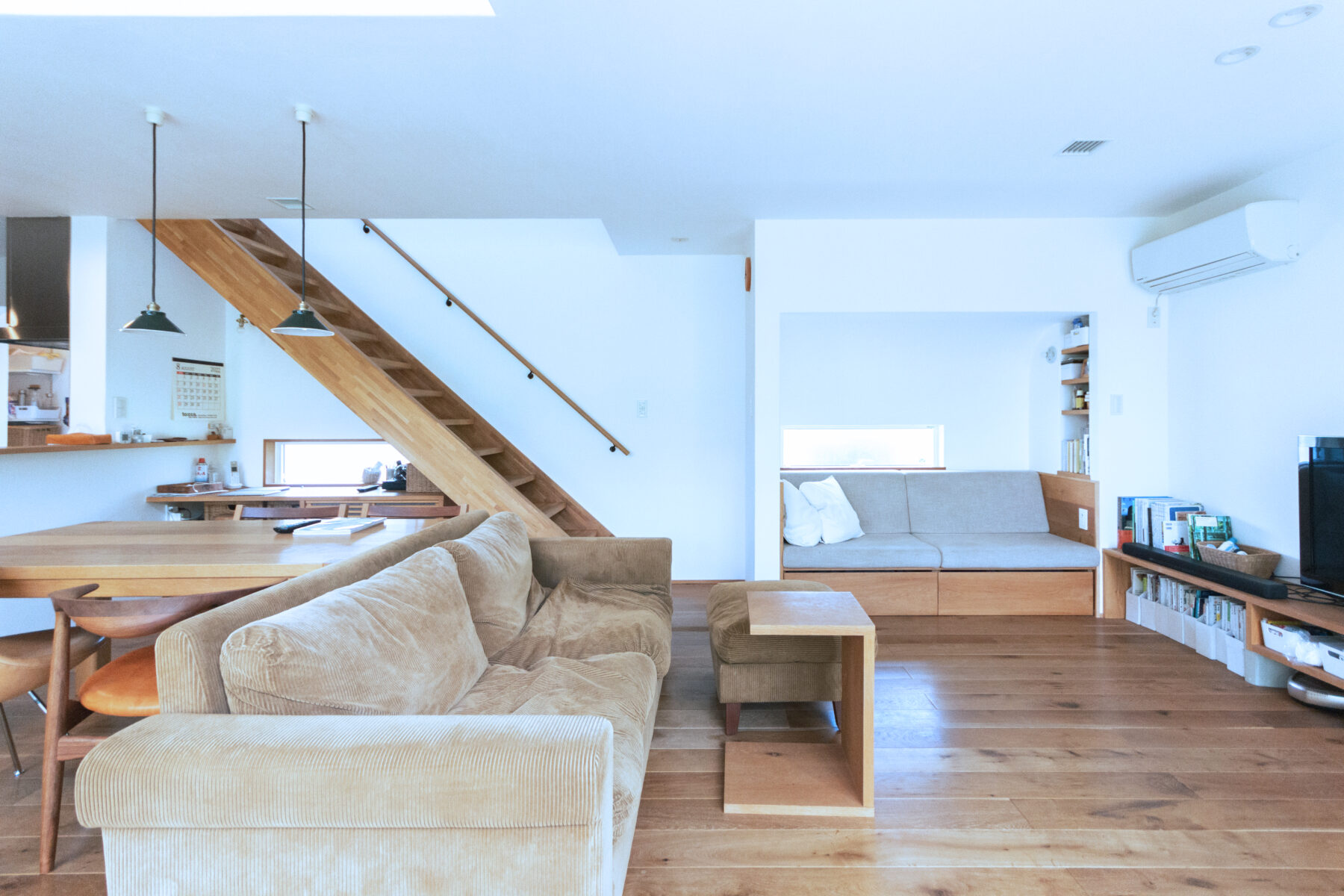

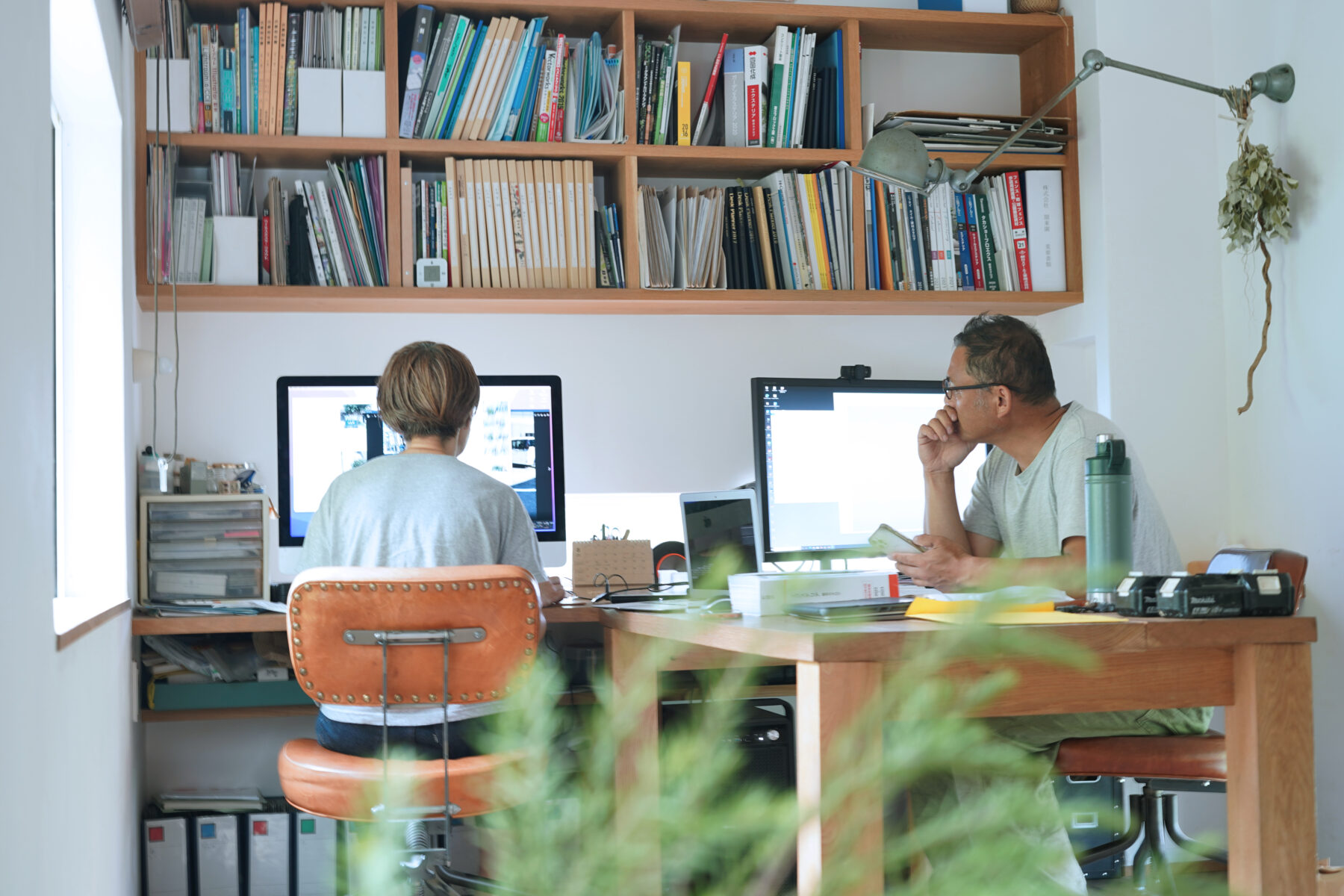

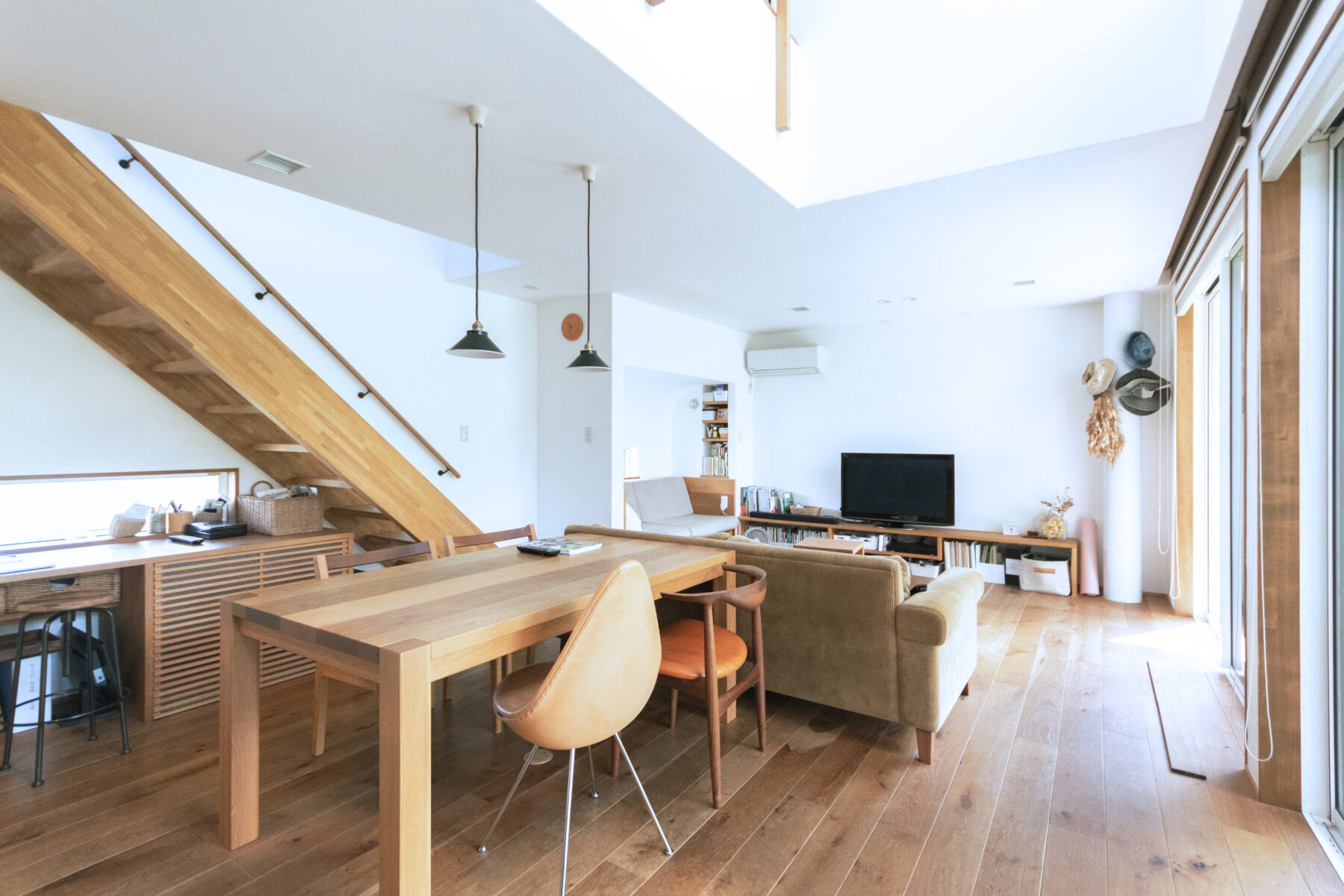

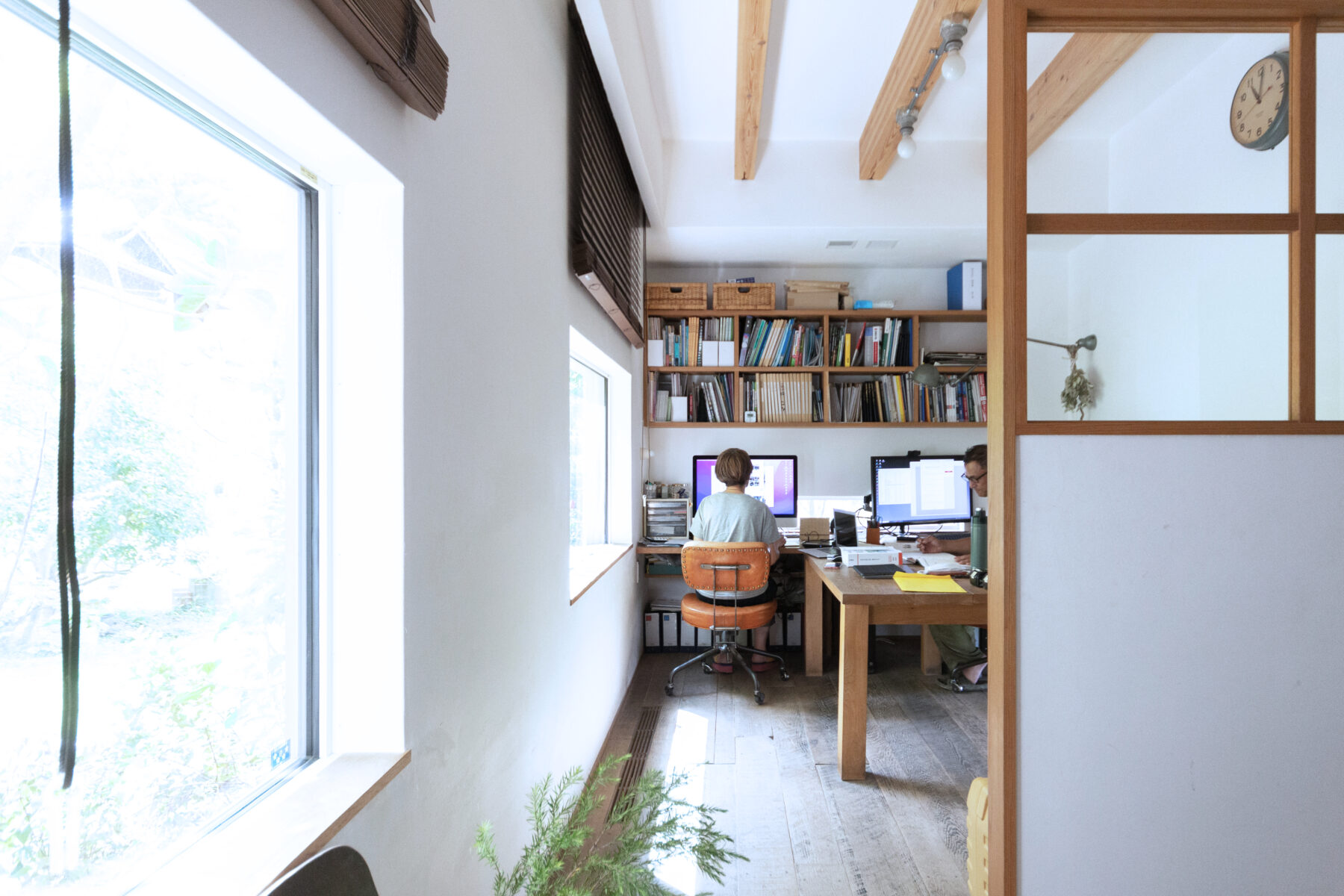

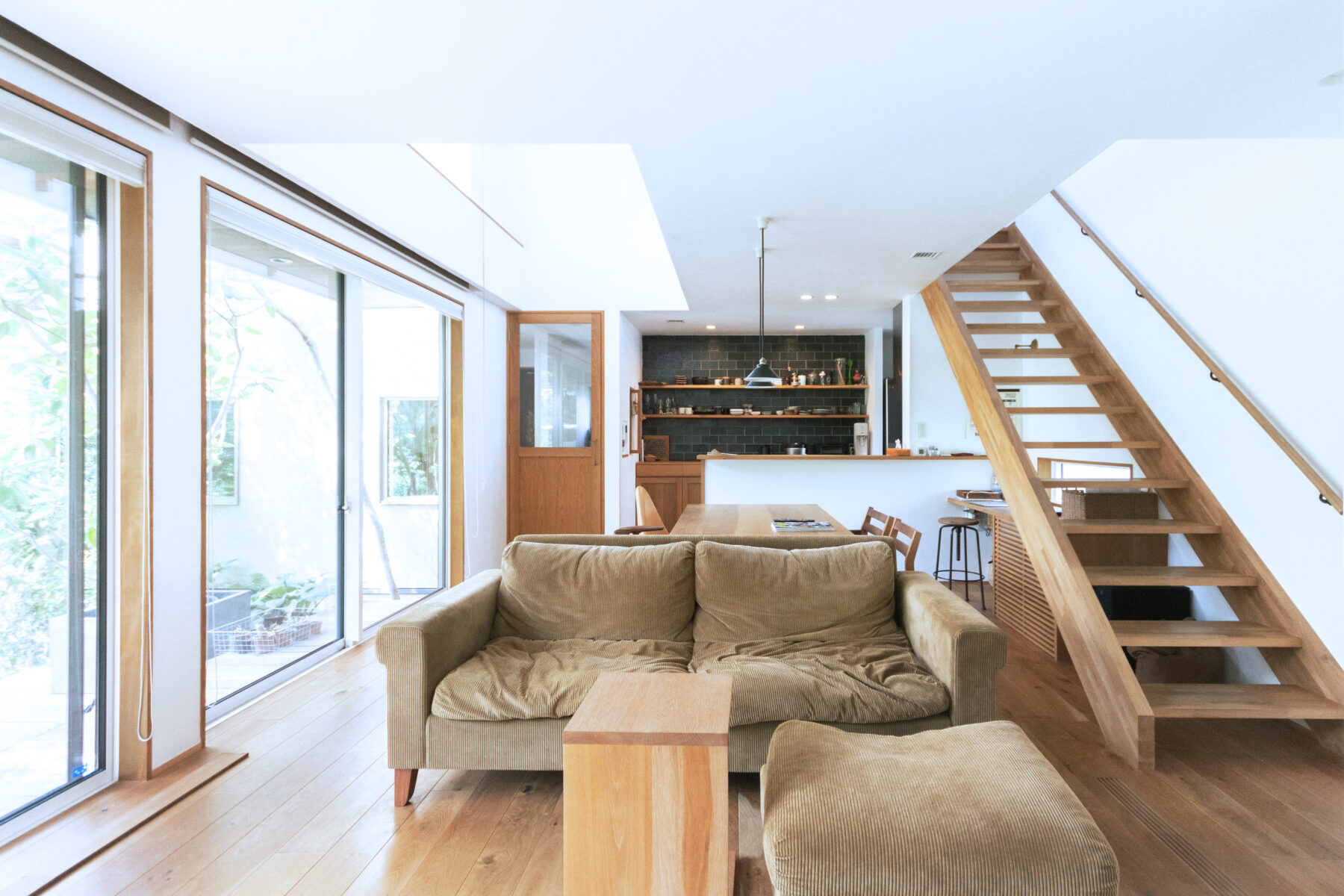

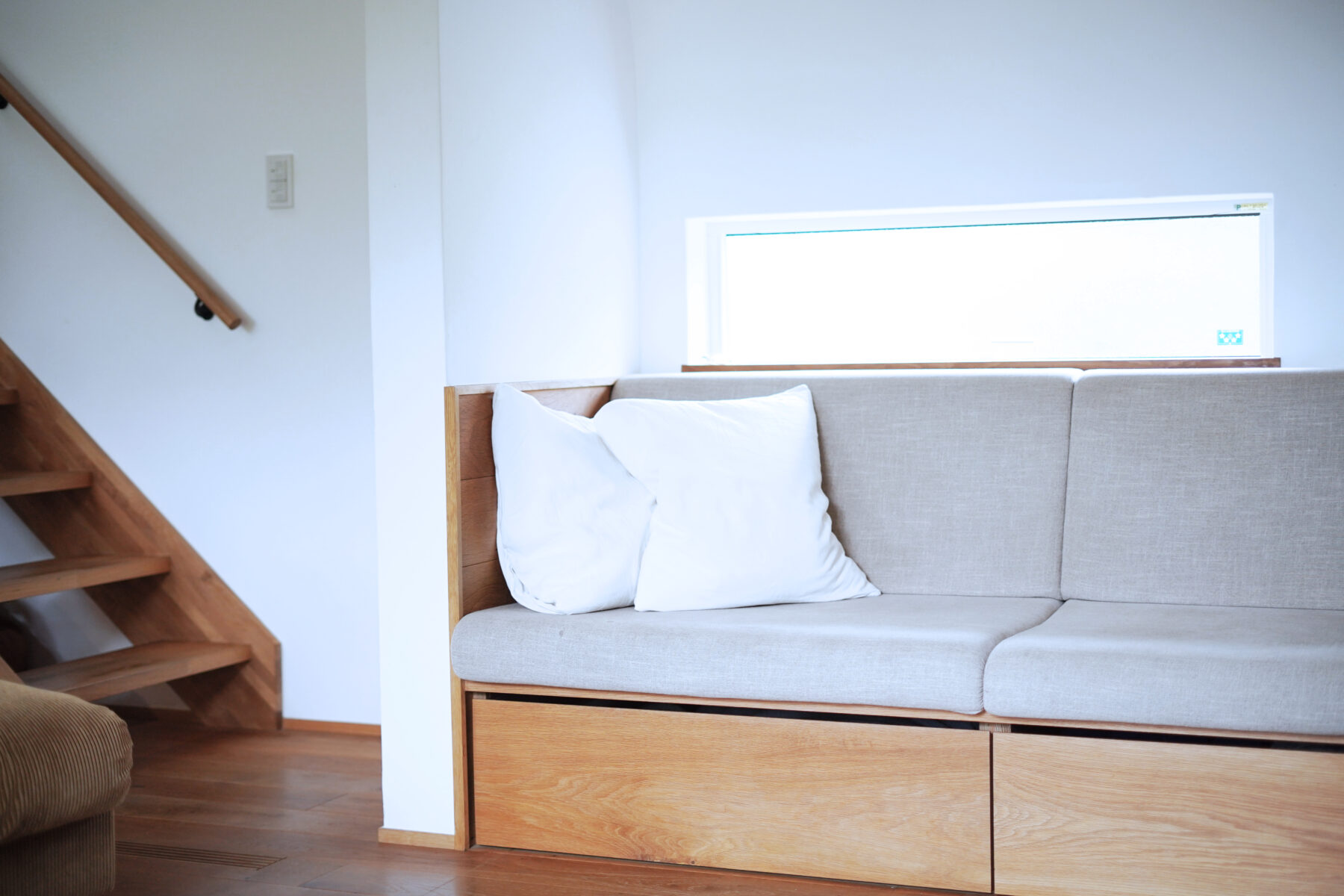

1階にはお庭の望めるお客様との打合せスペース、家族の集う一繋がりのLDK、リビングの一角には天井高を抑えた造作ソファコーナーを配置。

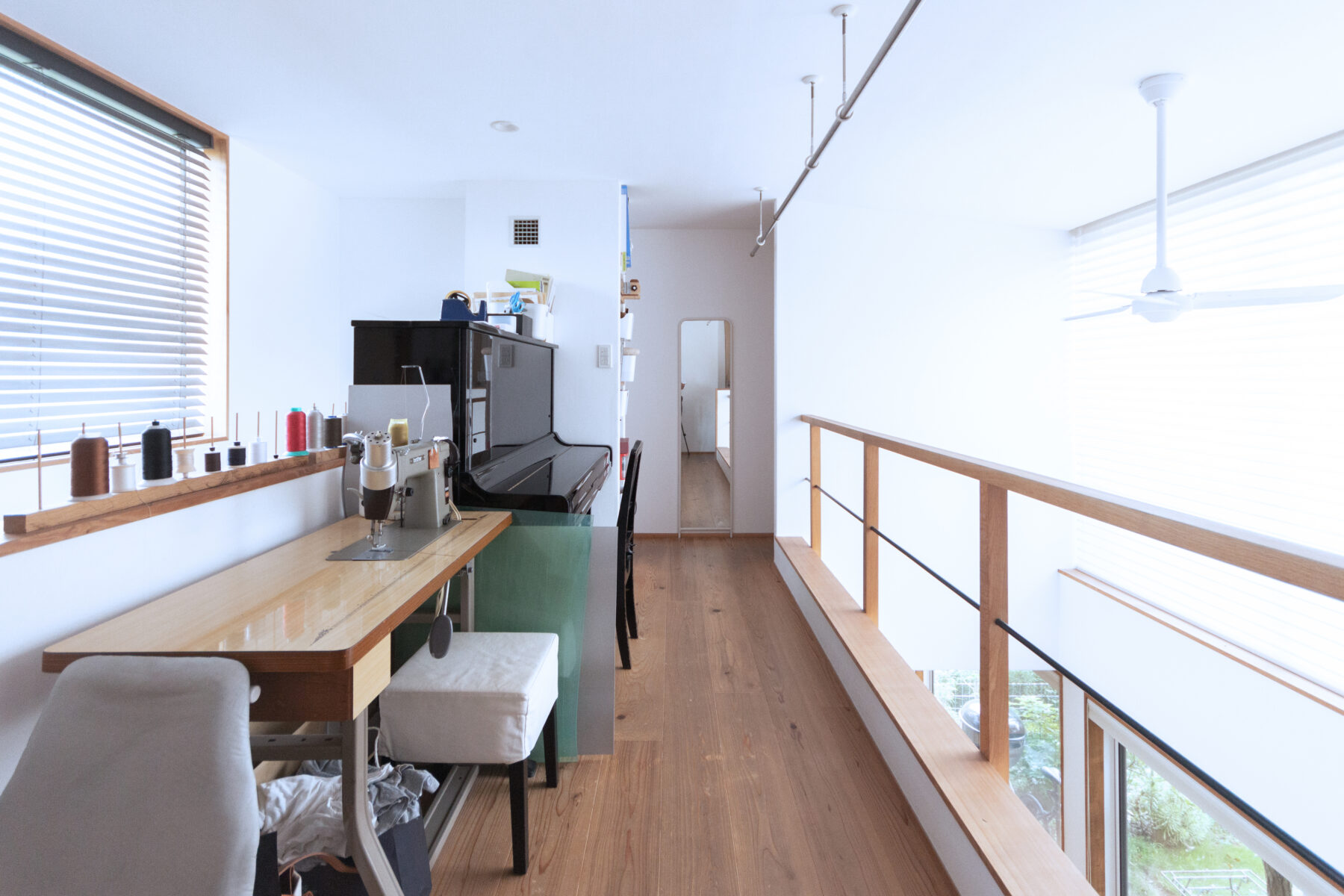

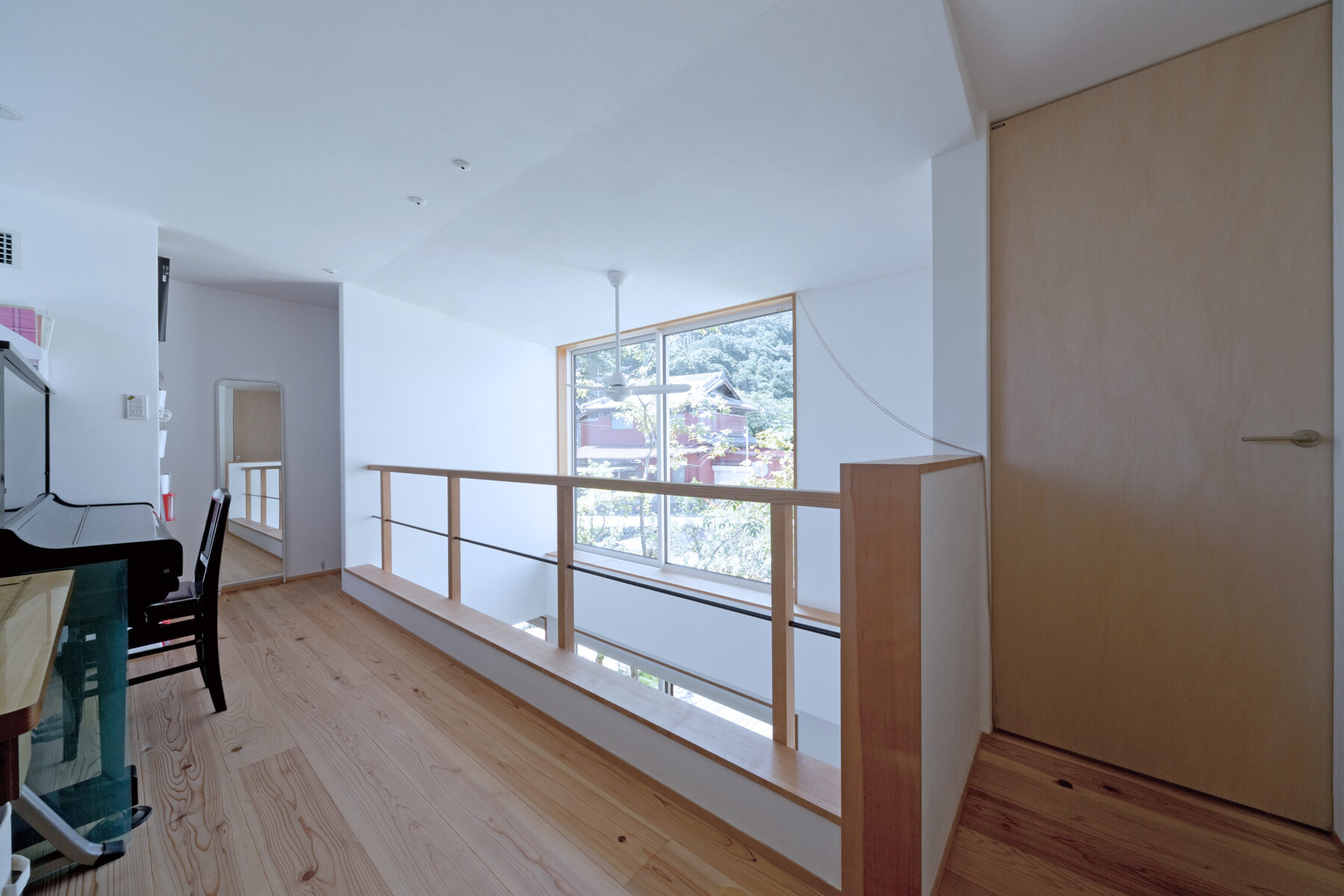

2階には居室に加え、見晴らしの良いホールに奥様の趣味のスペースを配置。

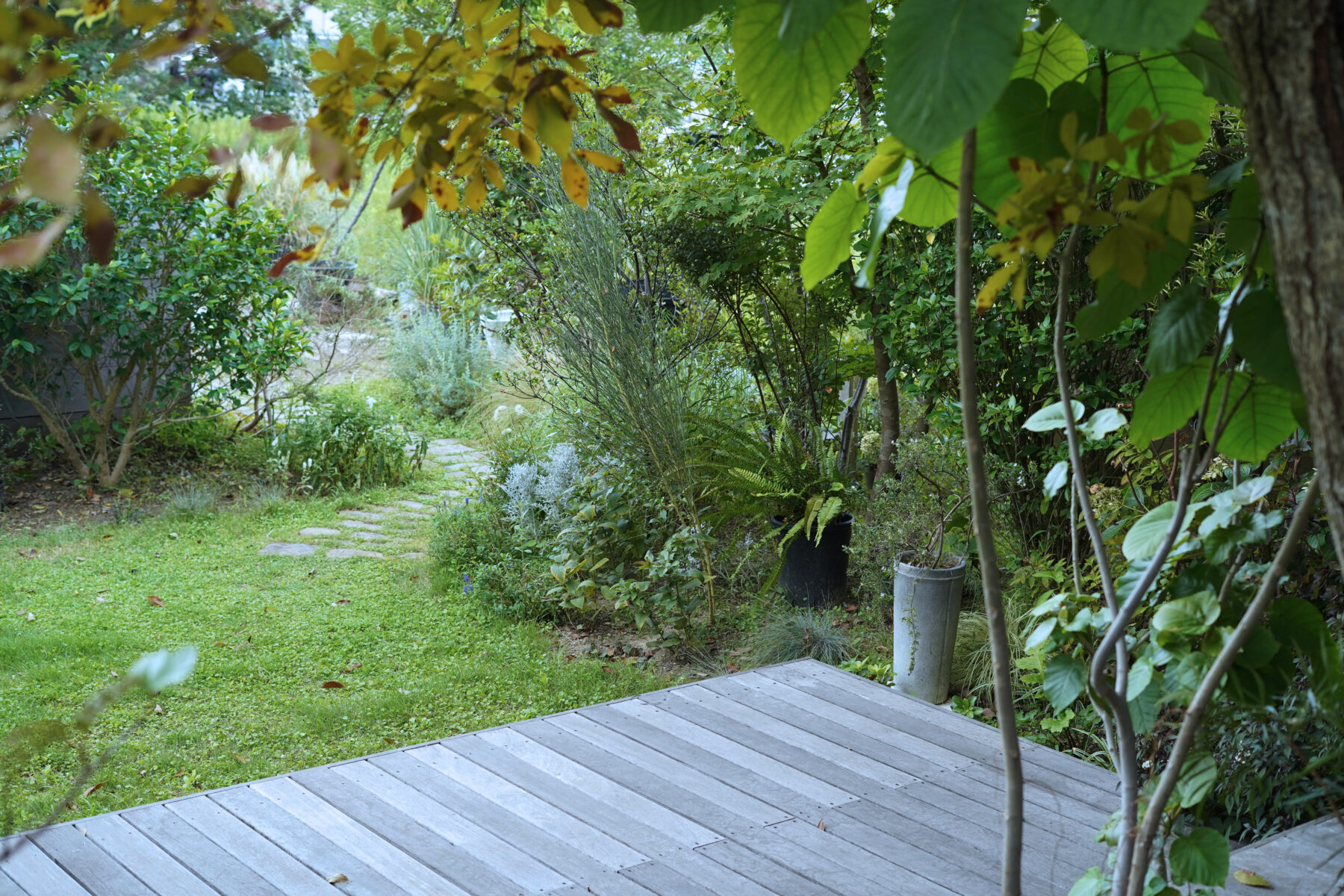

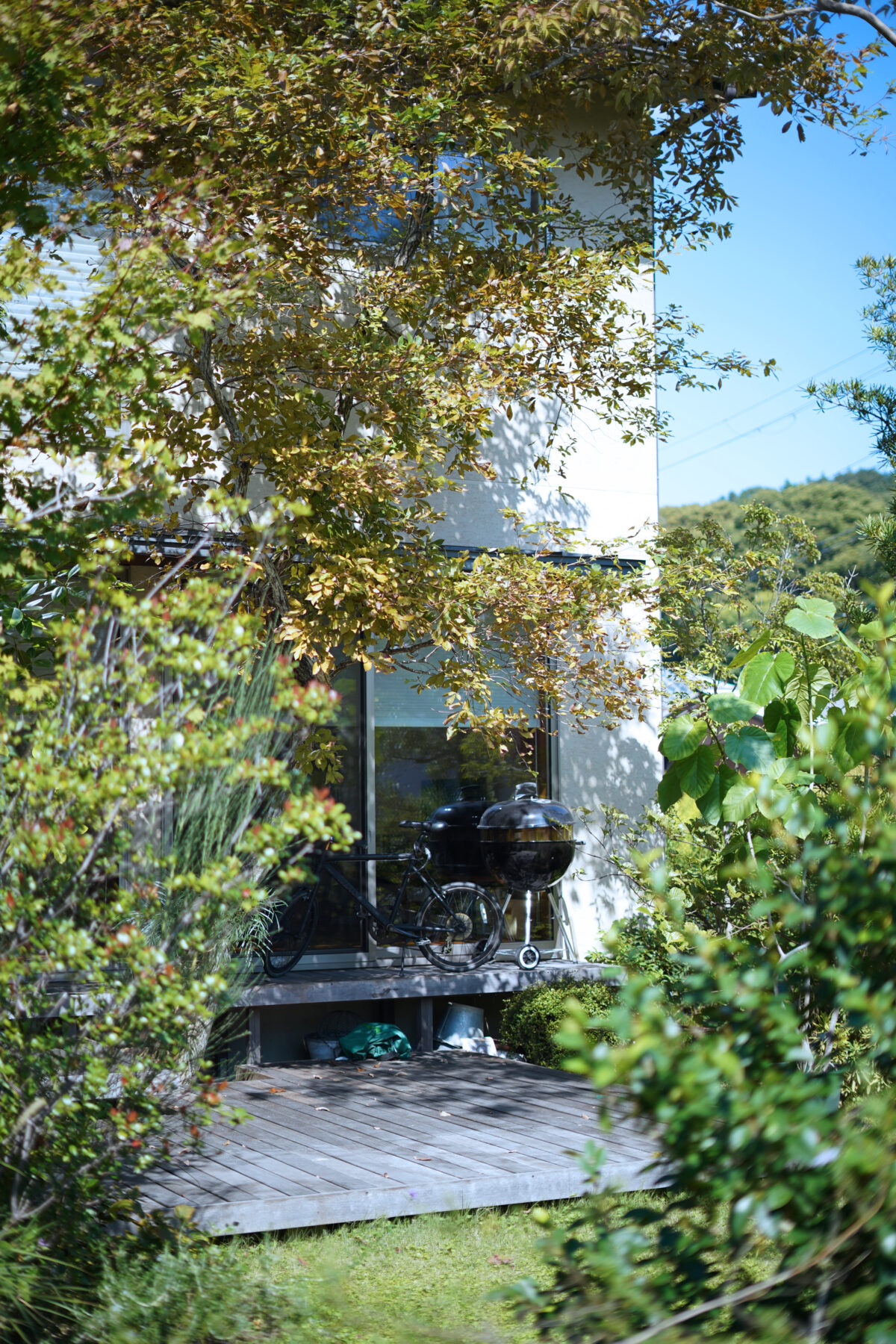

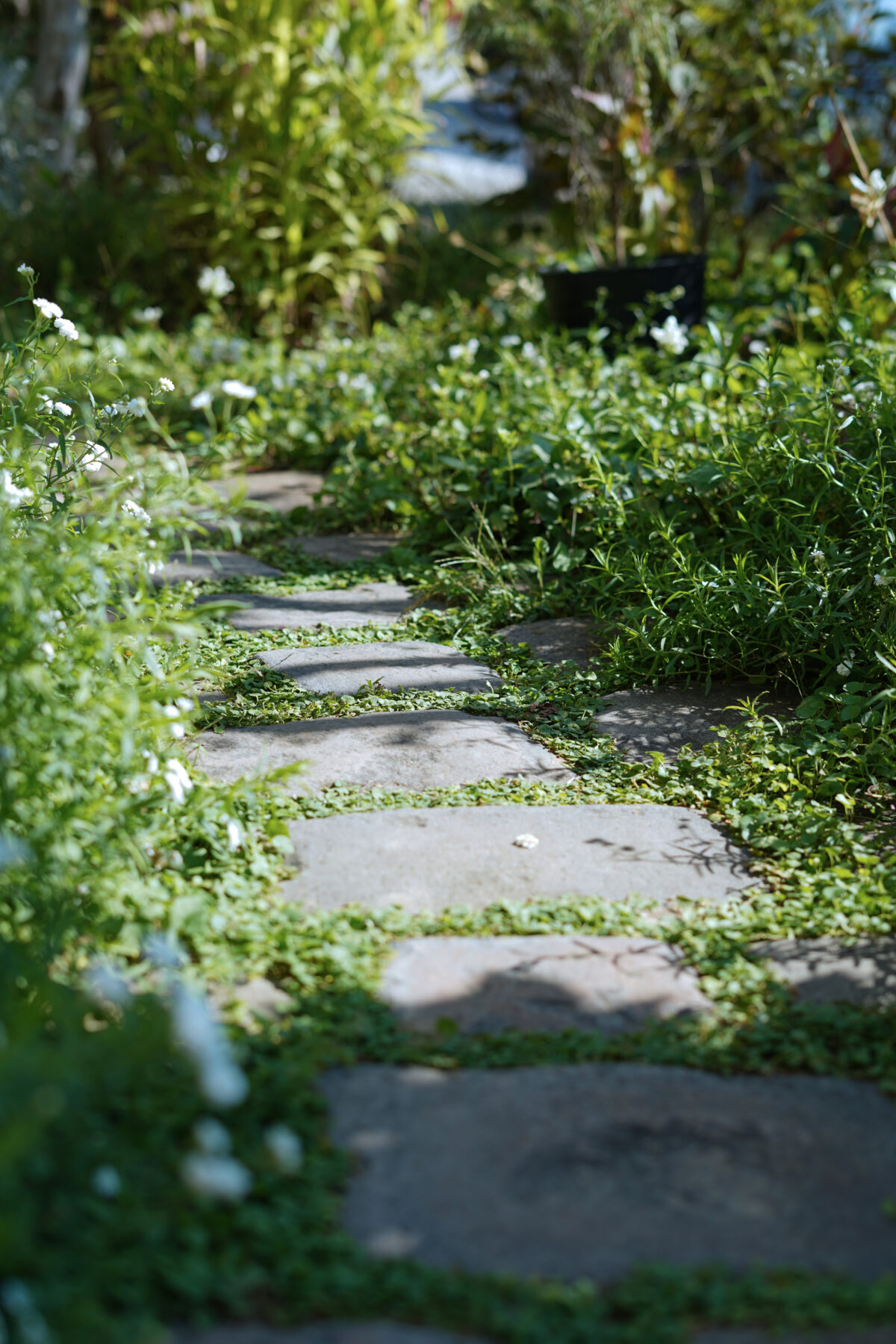

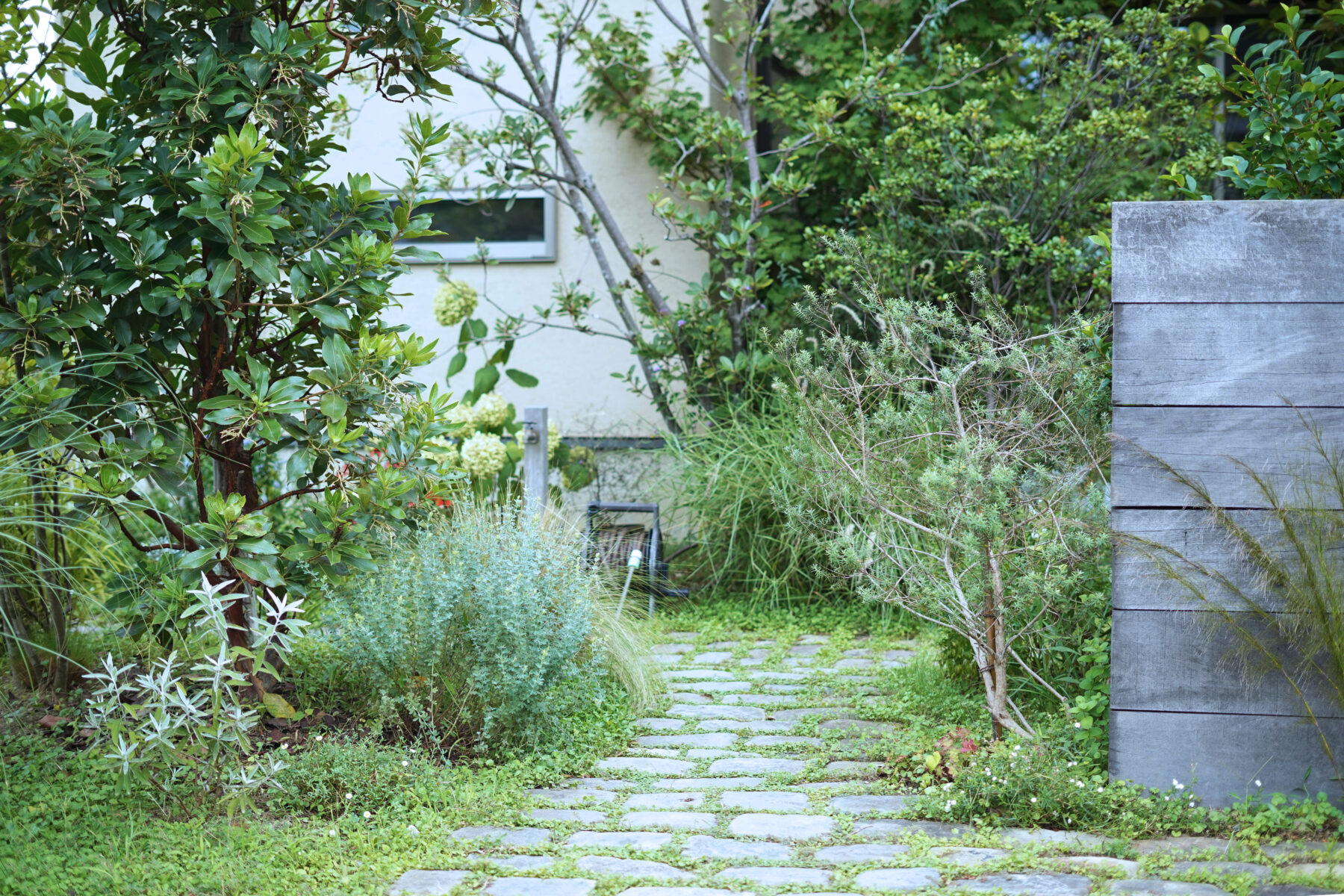

現在進行形のお庭づくりは造園業を営む施主様ご自身によるもの。

千知岩賢二 (設計担当:古橋慶一)

建築概要

設計担当
千知岩賢二 古橋慶一
建築概要
SE構法2階建て
建築面積
62.31m2(18.85坪)
延床面積
113.21m2(34.24坪)
施工面積
116.52m2(35.25坪)
敷地面積
210.14m2(63.57坪)
建ぺい率
29.65%
容積率
53.87%
耐震等級
等級3(最高等級)
耐風等級
等級2(最高等級)
断熱等級
等級6
温熱地域区分
6地域
年間日射量地域区分
A4区分
用途地域
市街化調整区域
防火地域
法22条地域
耐火構造
防火構造

住まいの省エネ性能

省エネ性能測定値

BEI
0.51
年間冷暖房負荷
168.05 MJ/(m2・年)
UA値(外皮平均熱貫流率)
0.45 W/m2・K
Q値(熱損失係数)
1.78 W/m2・K
C値(相当隙間面積)
0.40 cm2/m2
ηAH値(冬の日射熱取得量)
2.6
ηAC値(夏の日射熱取得量)
1.3

弊社基準値:UA値0.46W/m2・K以下、Q値1.6W/m2・K以下、C値0.5cm2/m2以下

年間光熱費比較

  • 一般の家省エネ基準
  • SM様邸パッシブZEH
  • 26.94万円
  • 2.07万円 92%節約
  • 0
  • 5
  • 10
  • 15
  • 20
  • 25
  • 30
  • 35
  • ※基本料金なし、電気:¥28/kwh、ガス:¥150/m3
  • ※一般の家の省エネ基準は「H28年度省エネ基準」の性能値です。売電単価¥28/kWh(2017年度)

各種仕様

  製品 熱貫流率 熱損失
断熱 屋根 外側 硬質ウレタンフォーム2種2号 36mm 熱貫流率 0.22W/m2K 熱損失 13.97W/K
内側 吹付け硬質ウレタンフォームA種3 120mm
内側 吹付け硬質ウレタンフォームA種3 120mm 熱貫流率 30.34W/m2K 熱損失 73.45W/K
基礎 内側 硬質ウレタンフォーム2種2号 36mm   熱損失 19.57W/K
開口部 アルミ樹脂複合サッシ|Low-Eペアガラス 熱貫流率 1.55〜1.75W/m2K 熱損失 54.61W/K
玄関扉 木製断熱玄関ドア 熱貫流率 1.1W/m2K
熱損失合計 160.61W/K ÷
外皮表面積合計 361.41 m2 =
UA値 0.447W/m2K
  製品 備考
空調 ルームエアコンディショナー パッシブ冷暖+2階各個室エアコン
換気 第三種換気システム 比消費電力 0.03W/(m3/h)
給湯 電気ヒートポンプ給湯器
照明 すべての機器においてLEDを使用
創エネ 太陽光発電 4.7kW

一次エネルギー消費量

  この家の設計一次エネルギー 基準一次エネルギー 削減率
暖房設備 13641MJ 28294MJ 51.79%削減
冷房設備 6497MJ 11302MJ 42.51%削減
換気設備 923MJ 4533MJ 79.64%削減
給湯設備 16227MJ 25075MJ 35.29%削減
照明設備 5797MJ 15856MJ 63.44%削減
調理その他家電設備 21233MJ 21233MJ -
発電設備の発電量のうち自家消費分 -16598MJ - -
コージェネレーション設備の売電量に係る控除量 - - -
売電 -32956MJ - -
14764MJ 106293MJ 86.1%削減

※基準一次エネルギーとは、住宅の省エネルギー基準における、地域や床面積などを考慮して定められた一次エネルギー消費量の基準値のことです。
