日本の森でつくるSE構法③

2022年9月10日更新

こんにちは。代表の福田です。

いつの間にか、SE構法のルーツを訪ねる旅(笑)。
今回はSE構法の強度の要(かなめ)とも言うべき「SE金物」の製作現場を視察するべく、新潟県三条市を訪ねました。
この三条市は全国的に刃物に代表される金属製品などが盛んな「ものづくりのまち三条」として知られています。
新潟の県央に位置し、大規模工場から小さな町工場まで、上越のものづくりの集積地の趣です。

東京から上越新幹線に乗り継ぎ約2時間。
この日の朝一で新大阪を出発して、既に5時間半も電車の中です(汗)。
しかし、電話の取次もないので、お陰様で事務仕事が捗ります(笑)。
■その1
プレス自動加工・金型製作(株式会社 野島角清製作所)
燕三条駅から車で移動して、先ずはSE金物の「金型製作」「プレス自動加工」を行う(株)野島角清製作所さんに到着。
生産部門の部長さん・主任さんから説明うを受けながら見学させて頂きます。
たくさんの加工機があり、加工機の「プシュー」とか「キーン」とかの工作音に囲われ、子供心に帰ってワクワクです。

最初に目に入った金型の数々(SE金物の金型ではありません:汗)
写真のマシニングセンタ(MC)では、12mmまでの金属板は全自動で切断可能とのこと。
いきなりSE柱脚金物(PB12)の完成品に出くわしました!
但し、この状態はまだ溶接前なので、これは仮溶接になります。
また塗装前なので、普段私たちが見ることのないメタリックな色のままです。
これはこれでカッコいい(笑)。
こちらは次の工程(溶接加工)を待つ適合品。
一方、当たり前ながら、廃棄リサイクルされる不適合品も出ます。

※音が出ますのでご注意下さい↑

■その2
溶接加工(有限会社 芳賀溶接工業)

車で数分移動して到着したのは、溶接専門の小さな町工場。

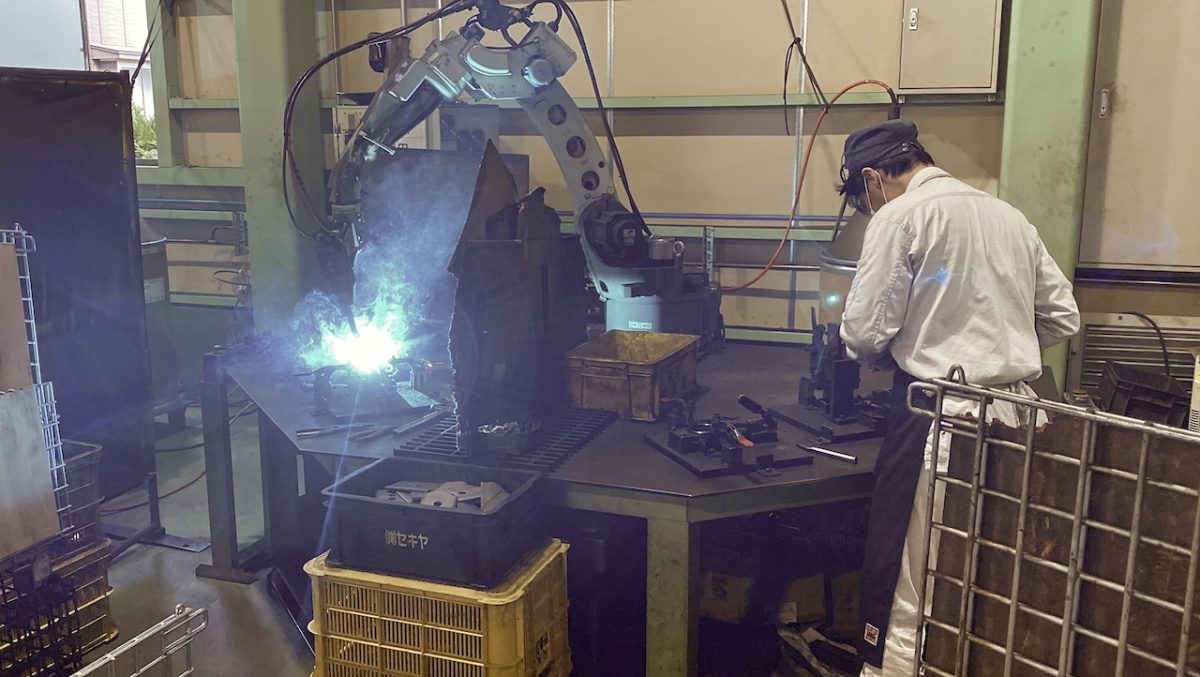

社長さん自らお出迎え頂き、ほぼ自動化された溶接の工程を拝見させて頂きます。

前工程の野島角清製作所から運ばれてきたプレス加工の完成品です。
溶接の火花(アーク光)は直接見ないようにと、社長さんから注意を頂きます。
撮影するカメラ越しに見ても、目を細めてしまう程の眩しい光線です。
全自動化されているとは言え、職人さんのチェックは欠かせません。

※音が出ますのでご注意下さい↑

■その3
カチオン電着・アクリル処理(株式会社 織原塗化工場)

溶接加工の工程が終わると、最後の仕上げ、塗装工程です。
SE金物を錆や腐食から守るカチオン電着塗装を行うのは芳賀溶接工業さん。
こちらも社長の先導と説明を受けながらの見学です。

天井から吊るされたSE金物が自動ラインで次々と流れてきます。
スキー場のリフトの様です(笑)。
ここで織原社長から、カチオン電着の水溶液には触れないようにとの注意が飛びます。
直流電流が流れているので、感電してしまいます(汗)。
カチオン電着塗装には1,000時間の塩水噴霧試験に合格する性能を持ち、アクリル塗料により表面がコーティングされるので耐防食性が飛躍的に向上します。
長期においてSE構法の足元(柱脚)や接合部(柱と梁など)を支える、SE金物の防錆性能をこの目で確認する事ができました。
そして、塗装工程を終えた完成品は、再び野島角清製作所さんへ運ばれ、最終工程である検品と出荷梱包を待ちます。
※音が出ますのでご注意下さい↑

■まとめ
約20年余り採用してきたSE構法の要であるSE金物の製作工程を裏側を拝見させて頂き感無量です。
全国に600社程あるSE構法の登録店でも、この視察はほとんど実現できてないとお聞きしています。
今回、わがままな要望にご協力頂きました(株)エヌ・シー・エヌの皆様、各工場の皆様、この場をお借りして御礼申し上げます。
そして、残るはこのSE金物と集成材を結合する「ドリフトピン」の製作現場である東大阪の工場視察を残すのみ。
念願の「SE構法のルーツを訪ねる旅」のコンプリートも間もなくです!!
